Saklar Tukar
 |
| Saklar Tukar |
Saklar tukar adalah saklar yang yang dapat digunakan untuk menghidupkan dan mematikan lampu dari tempat yang berbeda. Instalasi saklar tukar adalah penggunaan dua buah saklar untuk meyalakan dan menghidupkan satu buah lampu dengan cara bergantian. Rangkaian instalasi penerangan yang menggunakan saklar tukar banyak dijumpai di hotel-hotel atau di rumah penginapan maupun di lorong-lorong yang panjang. Sehingga saklar tukar ini dikenal juga sebagai saklar hotel maupun saklar lorong. Tujuan dari penggunaan ini ialah untuk efisiensi waktu dan tenaga karena penggunaan saklar ini sangat praktis.

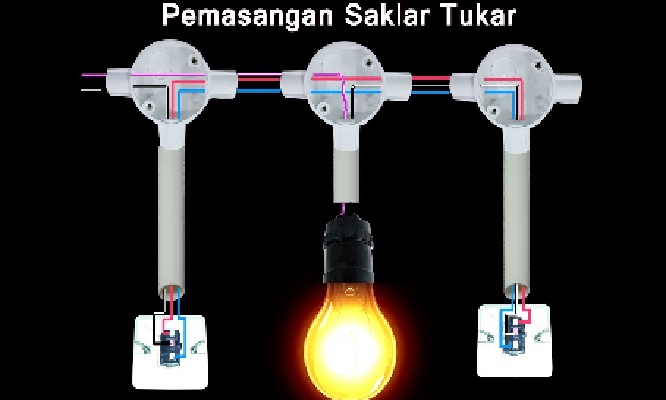

Dibawah ini adalah contoh rangkaian saklar tukar:
Prinsip kerja rangkaian di atas adalah, lampu akan menyala jika kedua saklar berada pada posisi yang sama, misal posisi saklar berada dibagian kontak atas semua atau kontak bawah semua. Dapat dilihat dari rangkaian diatas. Sedangkan lampu akan padam jika posisi saklar berbeda tempat, misal satu saklar berada di kontak atas dan satu lainnya di kontak bawah atau sebaliknya. Konsep inilah yang menyebabkan saklar bisa dihidupkan maupun dimatikan dari arah bergantian. Berikut ilustrasinya, warna merah adalah aliran arus listriknya.
Prinsip kerja rangkaian di atas adalah, lampu akan menyala jika kedua saklar berada pada posisi yang sama, misal posisi saklar berada dibagian kontak atas semua atau kontak bawah semua. Dapat dilihat dari rangkaian diatas. Sedangkan lampu akan padam jika posisi saklar berbeda tempat, misal satu saklar berada di kontak atas dan satu lainnya di kontak bawah atau sebaliknya. Konsep inilah yang menyebabkan saklar bisa dihidupkan maupun dimatikan dari arah bergantian. Berikut ilustrasinya, warna merah adalah aliran arus listriknya.
Tambahan:
Saklar tukar beda dengan saklar biasa karena memiliki 3 kutub, berbeda juga dengan saklar seri untuk 2 lampu yang punya 4 kutub(2 pasang). Berikut simbol dan rangkaian dari beberapa jenis saklar
2. Berikut bentuk fisik saklar tukar, beli di sini, harga Rp 20.000.-
